perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.31 · Thesis 1 · Gateshki 2003

Figure 3.31 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.31

Open in its own tab ↗

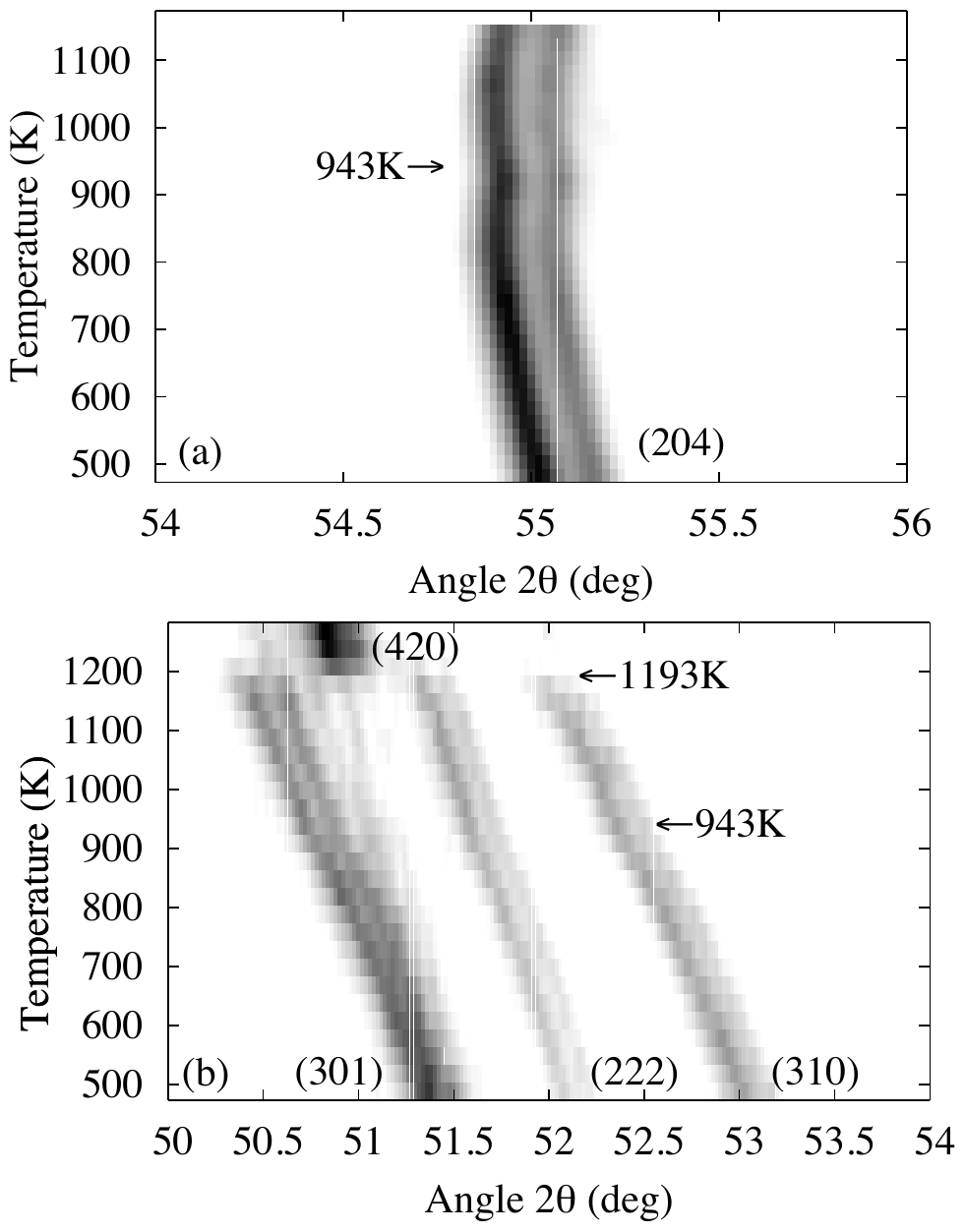

Detalles de los perfiles de difracción de $\mathrm{Sr}_{2} \mathrm{CuWO}_{6}$, mostrando la evolución con la temperatura de algunos picos de difracción. Los datos están recogidos con un paso en temperatura de 20 K. La escala de intensidad utilizada en las dos figuras es distinta para representar las distintas intensidades relativas. (a) Reflexión tetragonal (204) con intensidad relativa de $25 \%$. Alrededor de 943 K se puede observar un comportamiento anómalo de la posición de esta reflexión. Esto se puede interpretar como evidencia de la presencia de una transicion de fase de una fase tetragonal a otra, también, tetragonal. (b) Reflexión cúbica (420) y el grupo de reflexiones tetragonales que provienen de ella después de la transición de primer orden a 1193 K. El comportamiento anómalo de las posiciones alrededor de 943 K se puede observar en todas la reflexiones representadas en la figura. A altas temperaturas se observa, también, la reflexión (116) de la impureza $\mathrm{SrWO}_{4}$, que está muy cerca de la reflexión tetragonal (301) de $\mathrm{Sr}_{2} \mathrm{CuWO}_{6}$. La intensidad relativa de la reflexión tetragonal (310) es de aproximadamente $2.2 \%$. Los datos representados corresponden a la muestra $\mathrm{Sr}_{2} \mathrm{CuWO}_{6}(1)$ de la Tabla 3.1.

Detalles de los perfiles de difracción de \mathrm{Sr}_{2} \mathrm{CuWO}_{6}, mostrando la evolución con la temperatura de algunos picos de difracción. Los datos están recogidos con un paso en temperatura de 20 K. La escala de intensidad utilizada en las dos figuras es distinta para representar las distintas intensidades relativas. (a) Reflexión tetragonal (204) con intensidad relativa de 25 \%. Alrededor de 943 K se puede observar un comportamiento anómalo de la posición de esta reflexión. Esto se puede interpretar como evidencia de la presencia de una transicion de fase de una fase tetragonal a otra, también, tetragonal. (b) Reflexión cúbica (420) y el grupo de reflexiones tetragonales que provienen de ella después de la transición de primer orden a 1193 K. El comportamiento anómalo de las posiciones alrededor de 943 K se puede observar en todas la reflexiones representadas en la figura. A altas temperaturas se observa, también, la reflexión (116) de la impureza \mathrm{SrWO}_{4}, que está muy cerca de la reflexión tetragonal (301) de \mathrm{Sr}_{2} \mathrm{CuWO}_{6}. La intensidad relativa de la reflexión tetragonal (310) es de aproximadamente 2.2 \%. Los datos representados corresponden a la muestra \mathrm{Sr}_{2} \mathrm{CuWO}_{6}(1) de la Tabla 3.1.

Document
Thesis 1 · Gateshki 2003
Figure
3.31
Kind
cell-vs-t
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
