perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.21 · Thesis 1 · Gateshki 2003

Figure 3.21 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.21

Open in its own tab ↗

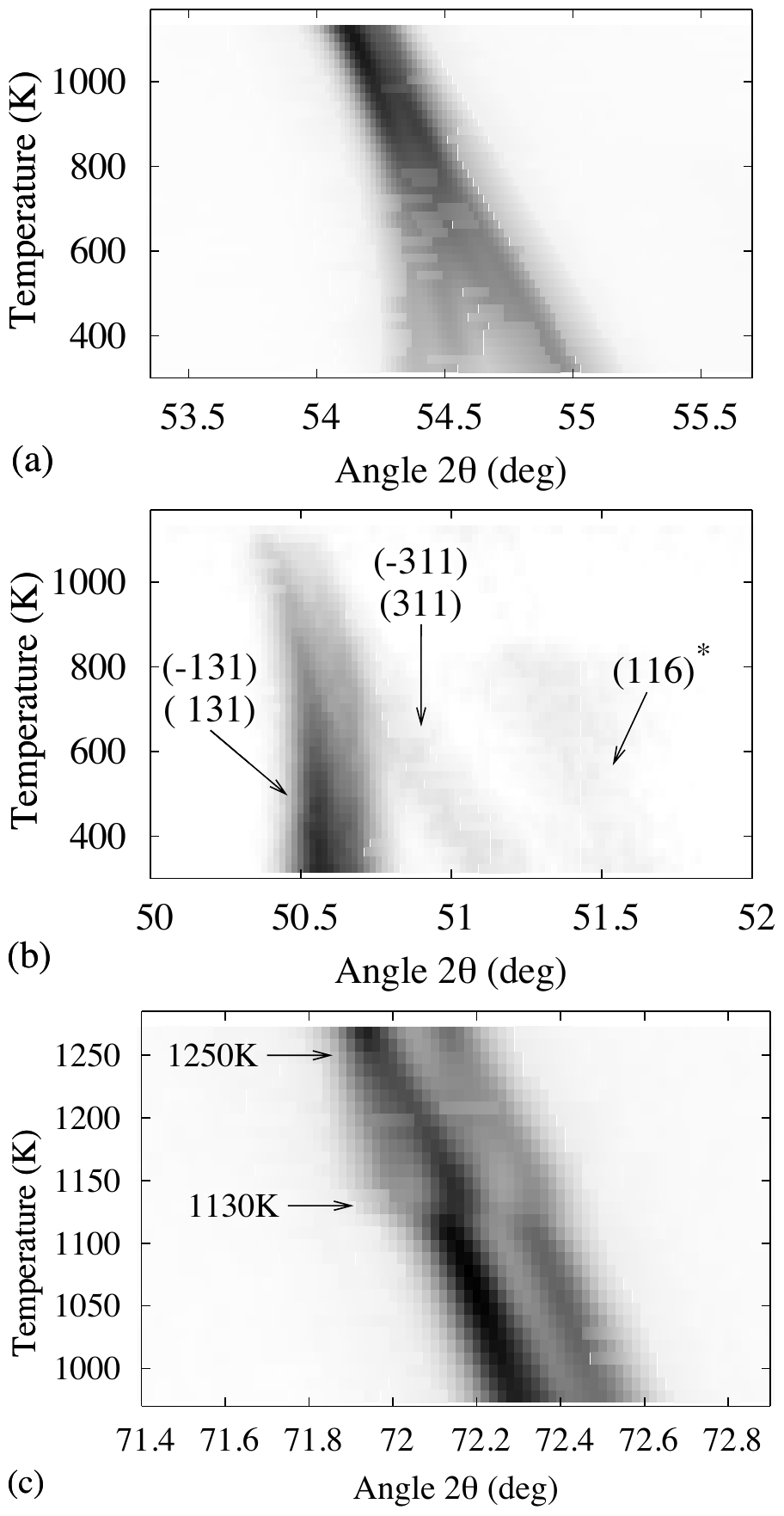

Evolución con la temperatura de tres grupos de líneas de difracción de $\mathrm{Sr}_{2} \mathrm{CaWO}_{6}$. En (a) se puede observar un acercamiento continuo de las líneas de difracción a altas temperaturas. En (b) se presenta un grupo de líneas de difracción (hkl) con $h+k+l=2 n+1$. Se puede observar como estas líneas gradualmente desaparecen. La línea marcada con "*" pertenece a $\mathrm{SrWO}_{4}$; y desaparece alrededor de 800 K. En (c) se puede observar el desdoblamiento tetragonal que existe en el rango de temperaturas entre 1130 K y 1250 K.

**Evolución con la temperatura de tres grupos de líneas de difracción de \mathrm{Sr}_{2} \mathrm{CaWO}_{6}. En (a) se puede observar un acercamiento continuo de las líneas de difracción a altas temperaturas. En (b) se presenta un grupo de líneas de difracción (hkl) con h+k+l=2 n+1. Se puede observar como estas líneas gradualmente desaparecen. La línea marcada con “*” pertenece a \mathrm{SrWO}_{4}; y desaparece alrededor de 800 K. En (c) se puede observar el desdoblamiento tetragonal que existe en el rango de temperaturas entre 1130 K y 1250 K.**

Document
Thesis 1 · Gateshki 2003
Figure
3.21
Kind
cell-vs-t
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
