perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.17 · Thesis 1 · Gateshki 2003

Figure 3.17 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.17

Open in its own tab ↗

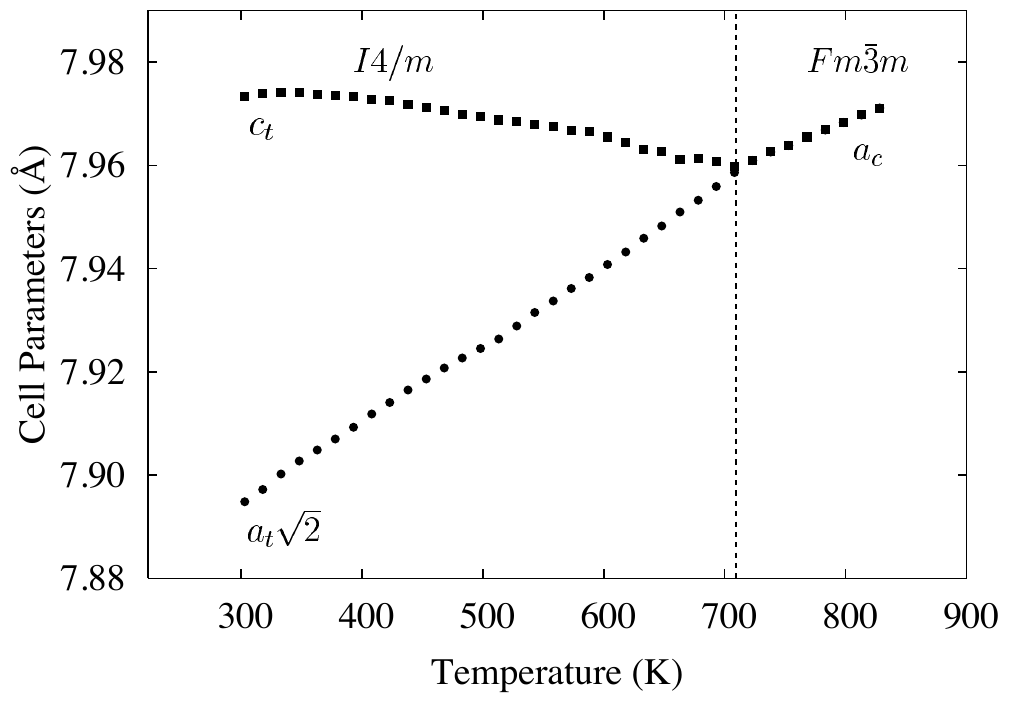

Variación con la temperatura de los parámetros de la celda unidad de $\mathrm{Sr}_{2} \mathrm{CoWO}_{6}$. La estructura a altas temperaturas de este compuesto es cúbica $(F m \overline{3} m)$. Alrededor de 703 K, ésta se transforma a tetragonal ( $I 4 / m$ con $c>a \sqrt{2}$). Esta simetría se mantiene hasta temperatura ambiente.

Variación con la temperatura de los parámetros de la celda unidad de \mathrm{Sr}_{2} \mathrm{CoWO}_{6}. La estructura a altas temperaturas de este compuesto es cúbica (F m \overline{3} m). Alrededor de 703 K, ésta se transforma a tetragonal ( I 4 / m con c>a \sqrt{2}). Esta simetría se mantiene hasta temperatura ambiente.

Document
Thesis 1 · Gateshki 2003
Figure
3.17
Kind
cell-vs-t
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
