perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.11 · Thesis 1 · Gateshki 2003

Figure 3.11 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.11

Open in its own tab ↗

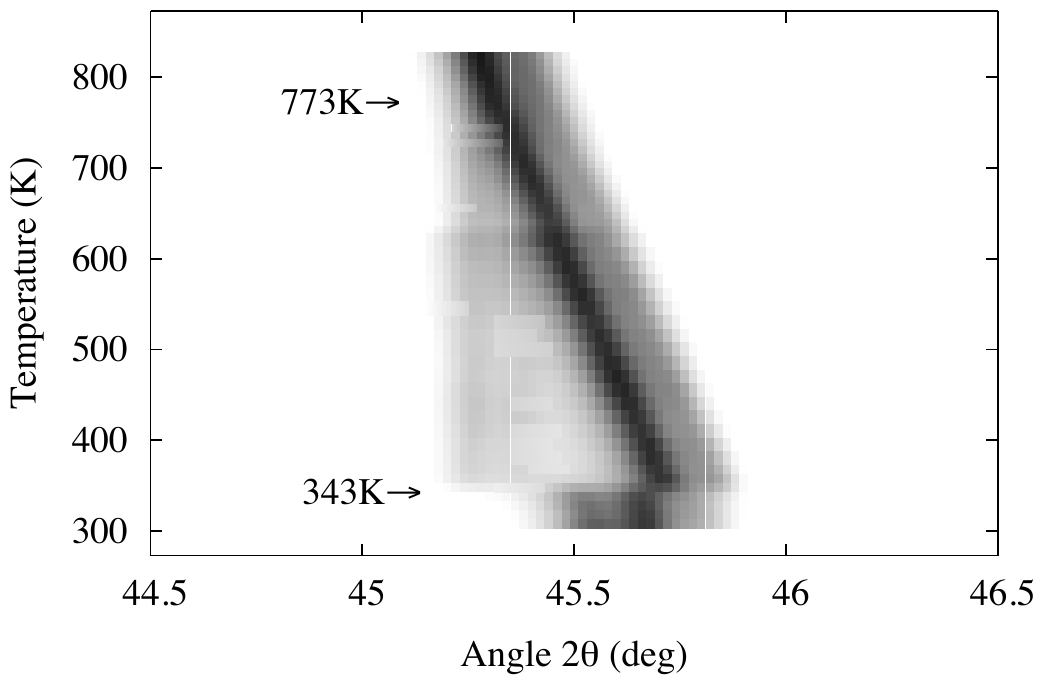

Evolución con la temperatura de la reflexión cúbica (400) de $\mathrm{Sr}_{2} \mathrm{ZnWO}_{6}$. La transición de fase continua alrededor de los 773 K, de una fase cúbica a otra tetragonal, se evidencia por el desdoblamiento de la línea de difracción. La discontinuidad de la línea de difracción a 343 K demuestra la presencia de una segunda transición de fase en este compuesto.

Evolución con la temperatura de la reflexión cúbica (400) de \mathrm{Sr}_{2} \mathrm{ZnWO}_{6}. La transición de fase continua alrededor de los 773 K, de una fase cúbica a otra tetragonal, se evidencia por el desdoblamiento de la línea de difracción. La discontinuidad de la línea de difracción a 343 K demuestra la presencia de una segunda transición de fase en este compuesto.

Document
Thesis 1 · Gateshki 2003
Figure
3.11
Kind
cell-vs-t
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
