Figure 3.7 · Thesis 1 · Gateshki 2003

Figure 3.7 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.7

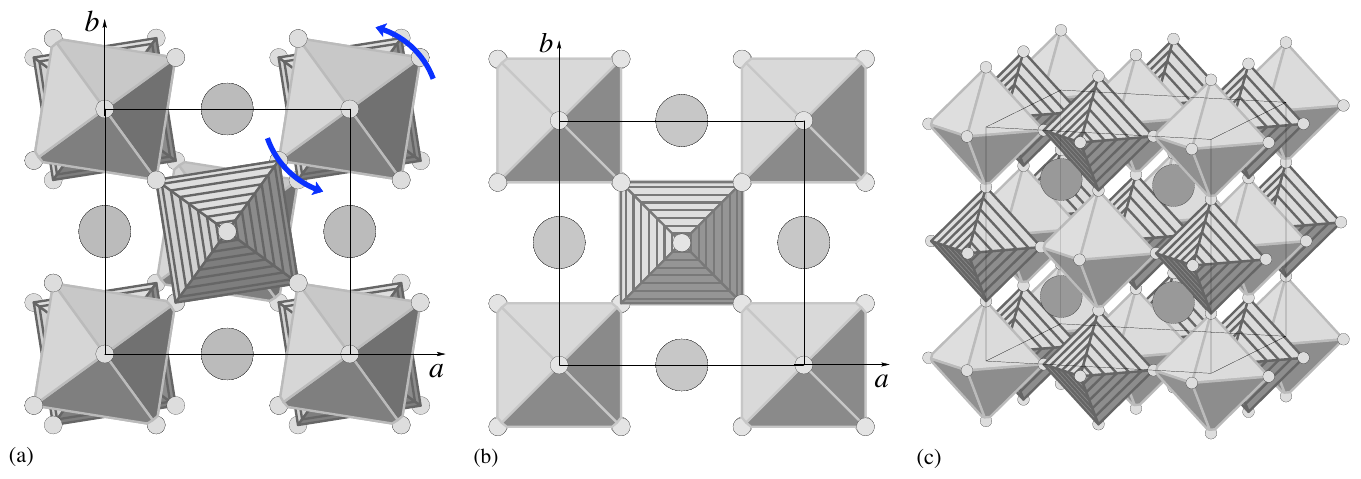

Modelos de la estructura perovskita doble con los grupos espaciales I 4 / m (a) y I 4 / m m m (b). En la estructura en (a), las unidades octaédricas están giradas alrededor del eje c. El parámetro de orden de una posible transición entre estas dos estructuras estaría relacionado con el ángulo de rotación \varphi de los octaedros. En I 4 / m, \varphi \neq 0; y en I 4 / m m m, \varphi=0. La Figura 3.7(c) representa la estructura arquetipo (sin desplazamientos de cationes, ni rotaciones o distorsiones de los octaedros) de la perovskita doble ordenada con simetría F m \overline{3} m. La celda unidad de la estructura cúbica es distinta de la celda de la tetragonal. Los parámetros a y b de la celda cúbica coinciden con las diagonales de las caras a-b de la celda tetragonal.

Modelos de la estructura perovskita doble con los grupos espaciales I 4 / m (a) y I 4 / m m m (b). En la estructura en (a), las unidades octaédricas están giradas alrededor del eje c. El parámetro de orden de una posible transición entre estas dos estructuras estaría relacionado con el ángulo de rotación \varphi de los octaedros. En I 4 / m, \varphi \neq 0; y en I 4 / m m m, \varphi=0. La Figura 3.7(c) representa la estructura arquetipo (sin desplazamientos de cationes, ni rotaciones o distorsiones de los octaedros) de la perovskita doble ordenada con simetría F m \overline{3} m. La celda unidad de la estructura cúbica es distinta de la celda de la tetragonal. Los parámetros a y b de la celda cúbica coinciden con las diagonales de las caras a-b de la celda tetragonal.

Document
Thesis 1 · Gateshki 2003
Figure
3.7
Kind
structure-drawing
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1
