perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.34 · Thesis 1 · Gateshki 2003

Figure 3.34 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.34

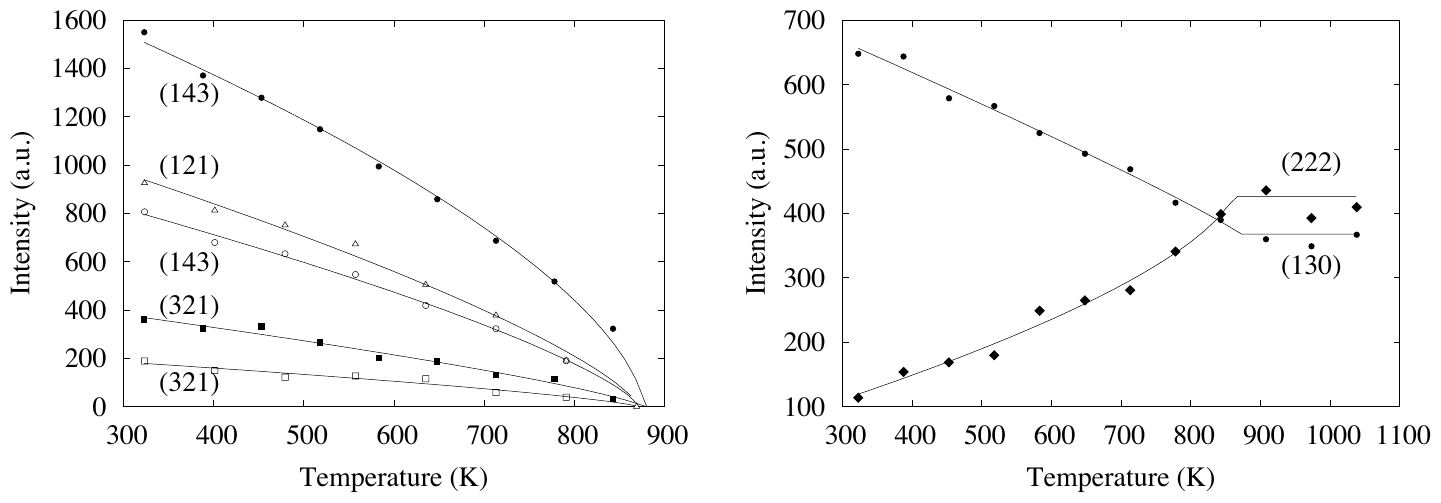

Cambios con la temperatura de las intensidades de varias líneas de difracción en las medidas de difracción de neutrones. Los puntos sólidos representan los datos experimentales obtenidos de la medida con capilar de Nb; los puntos abiertos representan los datos obtenidos con el capilar de V. Las líneas continuas se utilizan como guías para los ojos. Los picos de difracción, cuyas intensidades se muestran en esta figura, son especialmente sensibles a las rotaciones de los octaedros alrededor del eje ” 4 “.

Cambios con la temperatura de las intensidades de varias líneas de difracción en las medidas de difracción de neutrones. Los puntos sólidos representan los datos experimentales obtenidos de la medida con capilar de Nb; los puntos abiertos representan los datos obtenidos con el capilar de V. Las líneas continuas se utilizan como guías para los ojos. Los picos de difracción, cuyas intensidades se muestran en esta figura, son especialmente sensibles a las rotaciones de los octaedros alrededor del eje ” 4 “.

Document
Thesis 1 · Gateshki 2003
Figure
3.34
Kind
structure-drawing
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
