perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 3.15 · Thesis 1 · Gateshki 2003

Figure 3.15 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.15

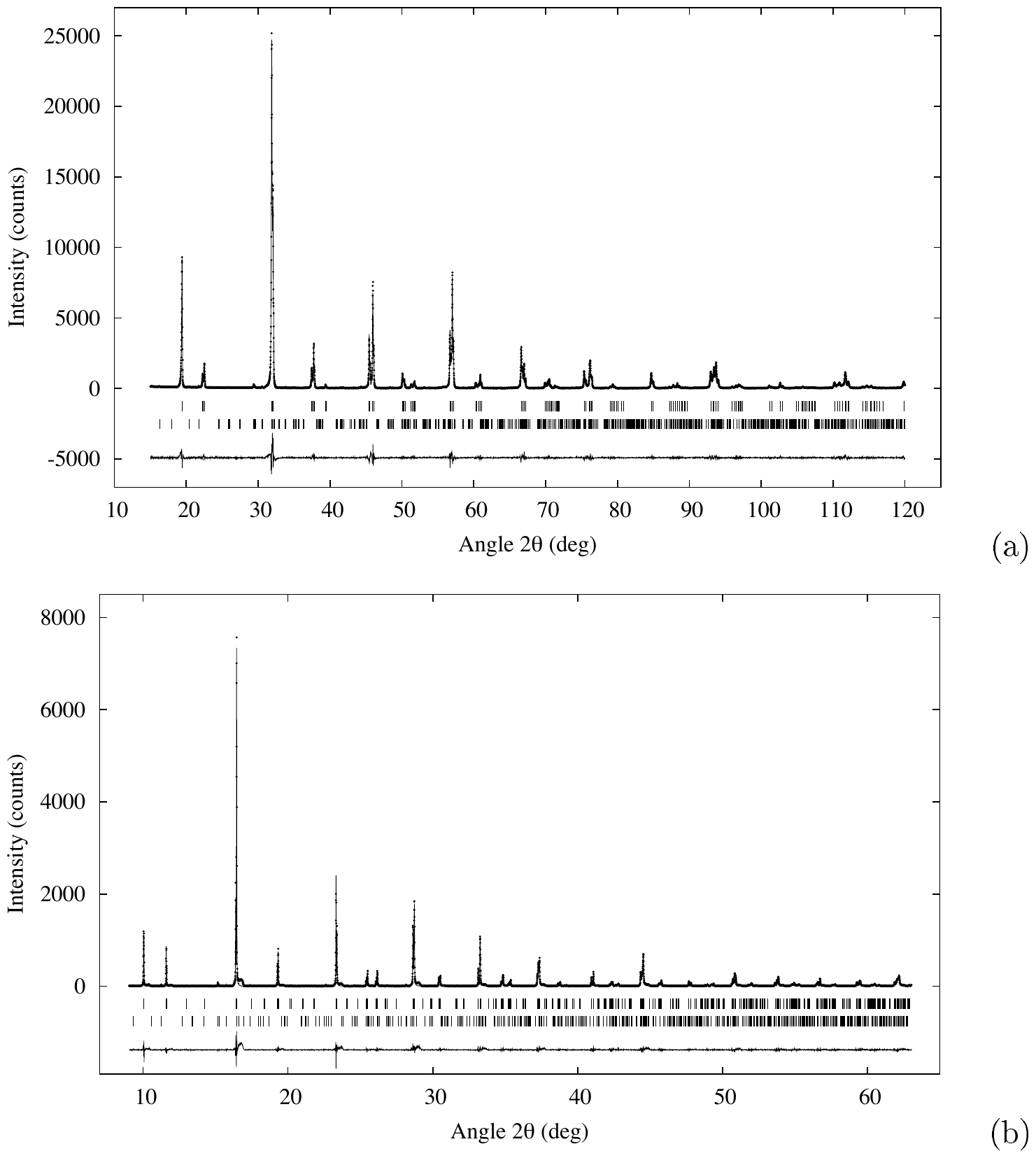

Perfiles de difracción observados (\cdot), calculados ( — ) y de la diferencia para el refinamiento Rietveld de \mathrm{Sr}_{2} \mathrm{CoWO}_{6} a temperatura ambiente (a); y a 200K (b), utilizando modelos estructurales con los grupos espaciales I 4 / m y P 2_{1} / n, respectivamente. La impureza \mathrm{Sr}_{2} \mathrm{WO}_{5} se ha incluido en el refinamiento como una fase adicional conocida. Los datos experimentales se han obtenido con radiación \mathrm{CuK}_{\alpha} (a) y radiación sincrotrón con \lambda=0.8005 \AA (b).

Perfiles de difracción observados (\cdot), calculados ( — ) y de la diferencia para el refinamiento Rietveld de \mathrm{Sr}_{2} \mathrm{CoWO}_{6} a temperatura ambiente (a); y a 200K (b), utilizando modelos estructurales con los grupos espaciales I 4 / m y P 2_{1} / n, respectivamente. La impureza \mathrm{Sr}_{2} \mathrm{WO}_{5} se ha incluido en el refinamiento como una fase adicional conocida. Los datos experimentales se han obtenido con radiación \mathrm{CuK}_{\alpha} (a) y radiación sincrotrón con \lambda=0.8005 \AA (b).

Document
Thesis 1 · Gateshki 2003
Figure
3.15
Kind
rietveld-plot
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1

Evidence
