Figure 3.12 · Thesis 1 · Gateshki 2003

Figure 3.12 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.3.12

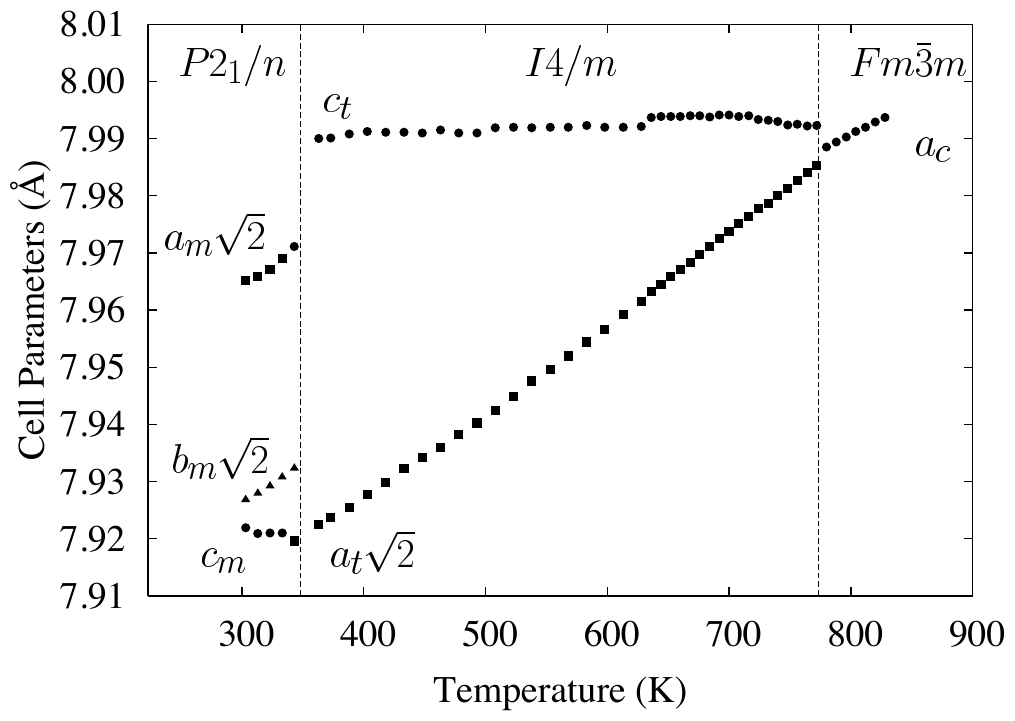

Variación con la temperatura de los parámetros de red de \mathrm{Sr}_{2} \mathrm{ZnWO}_{6}. La estructura de este compuesto a altas temperaturas es cúbica. Por debajo de 773 K, ésta se transforma a tetragonal. Existe, también, otra transición alrededor de 343 K, que cambia la simetría de tetragonal a monoclínica. Los datos mostrados en esta figura se han obtenido de dos medidas de difracción de rayos X distintas: una cubriendo el rango de temperatura desde temperatura ambiente hasta 620 K, y la segunda desde 620 K hasta 830 K.

Variación con la temperatura de los parámetros de red de \mathrm{Sr}_{2} \mathrm{ZnWO}_{6}. La estructura de este compuesto a altas temperaturas es cúbica. Por debajo de 773 K, ésta se transforma a tetragonal. Existe, también, otra transición alrededor de 343 K, que cambia la simetría de tetragonal a monoclínica. Los datos mostrados en esta figura se han obtenido de dos medidas de difracción de rayos X distintas: una cubriendo el rango de temperatura desde temperatura ambiente hasta 620 K, y la segunda desde 620 K hasta 830 K.

Document
Thesis 1 · Gateshki 2003
Figure
3.12
Kind
structure-drawing
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1
