perovskite atlas Structures, modes and phase transitions · Josu M. Igartua · UPV/EHU

Figure 2.2 · Thesis 1 · Gateshki 2003

Figure 2.2 · Thesis 1 · Gateshki 2003

status thesis-only · visibility public · id plt:thesis-01.2.2

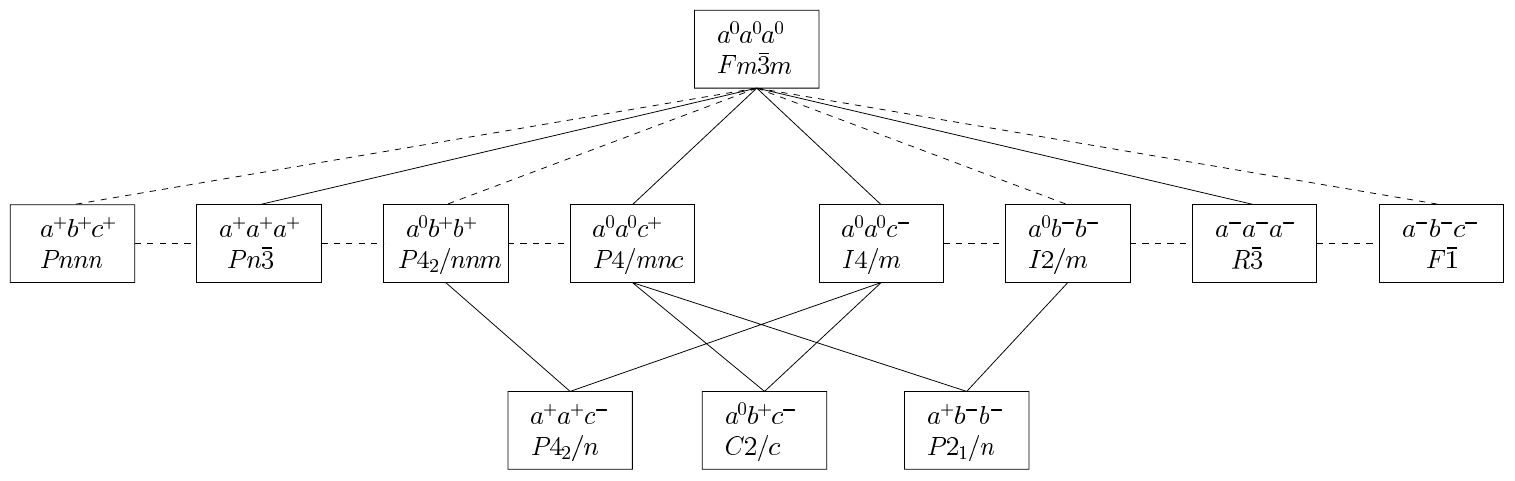

Posibles modificaciones de las estructuras de las perovskitas dobles, debidas a inclinaciones de los octaedros. Para cada modificación se muestran el símbolo del grupo espacial correspondiente y el tipo de inclinación [40]. Las líneas discontinuas conectan los grupos espaciales entre los cuales sólo es posible una transicion de fase de primer orden. Las líneas continuas representan algunas de las relaciones para las que transiciones de segundo orden están permitidas.

Posibles modificaciones de las estructuras de las perovskitas dobles, debidas a inclinaciones de los octaedros. Para cada modificación se muestran el símbolo del grupo espacial correspondiente y el tipo de inclinación [40]. Las líneas discontinuas conectan los grupos espaciales entre los cuales sólo es posible una transicion de fase de primer orden. Las líneas continuas representan algunas de las relaciones para las que transiciones de segundo orden están permitidas.

Document
Thesis 1 · Gateshki 2003
Figure
2.2
Kind
structure-drawing
Rights
own
Reproduce
not-needed

auto-cropped from the OCR Markdown crop box (stage B); materials and kind to be reviewed in Phase 1
